产品参数
检测对象：剩余电流、过线电流、温度
工作电压：AC220V+15%/50Hz
功耗：≤24W(不含外接设备)
通讯方式：BUS总线通讯。
通讯回路：≤4回路
可选规格：128. 256. 384. 512
报警方式：声光报警
报警输出：内置三组可编程外控输出,触点容量2A/DC24V或1A/AC220V
显示方式：7寸触摸屏液晶显示
传输距离：≤1000m ( ZR-RVS 2x1.5mm2 )
通讯接口：1路485总线 ，1路RS232
工作温度：-10C- +55*C
相对湿度：10% ~ 93%RH (非凝露)
外形尺寸：350mmx400mmx140mm
安装方式：壁挂式
重量：10Kg
产品特点
●最大4回路设计,支持512以内节点监控
●7寸触摸屏液晶显示,人性化操作,使用简单方便
●两总线无极性设计,具有短路保护功能
●内置大容量数据存储器,可分类存储1 20000条报警、故障等信息
●自带三组可编程输出。可实现手动和自动控制输出
●回路间自带隔离功能,运行互不干扰

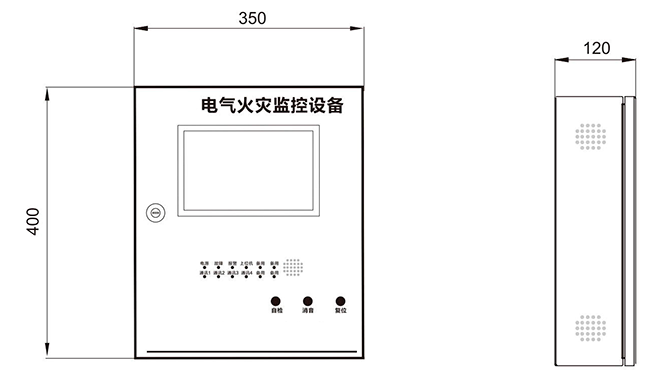

外形及安装尺寸

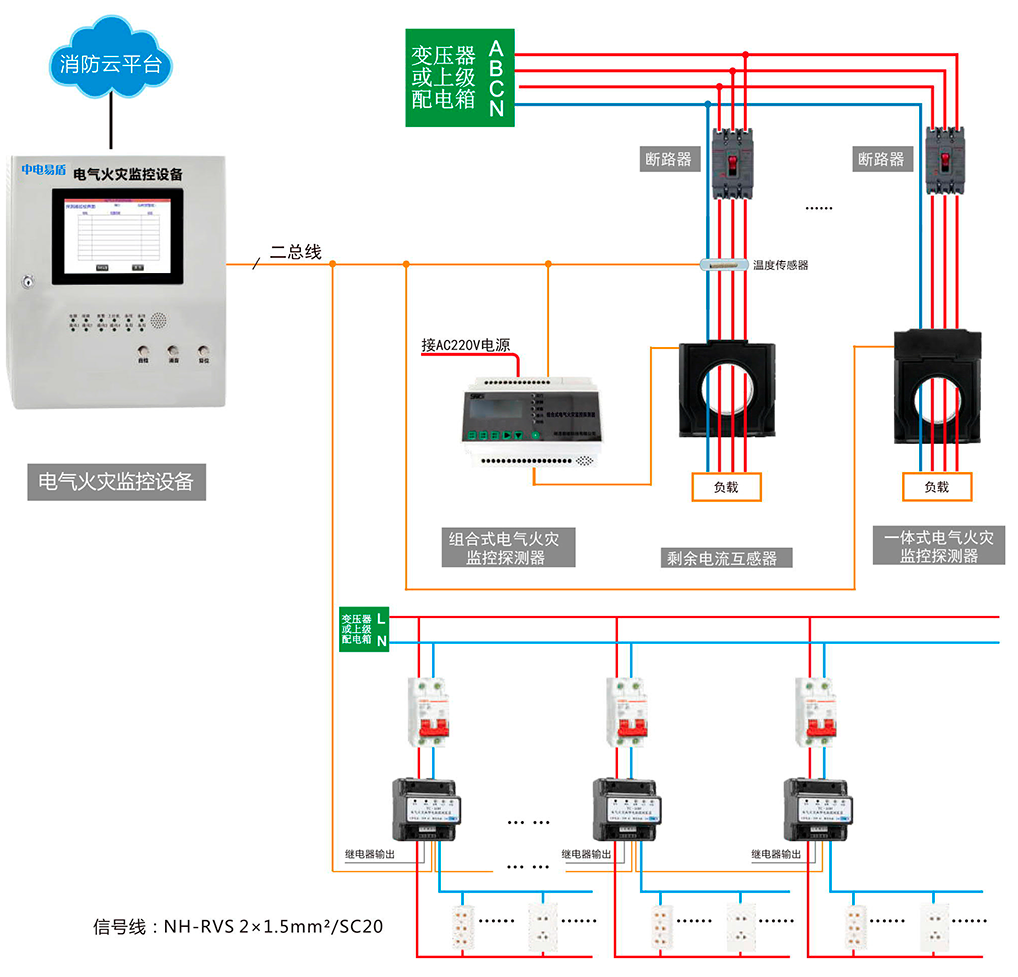

系统概况
电气火灾监控系统是根据GB14287-2014《电气火灾监控系统》设计研发的产品,系统主要由电气火灾监控设备、组合式电气火灾监控探测器、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器、故障电弧探测器、剩余电流互感器、温度传感器等组成。主要用于监控非消防用电负荷 ,常应用于一类高层建筑、大型公共建筑、部分乙丙类仓库等环境。
系统支持MODBUS.上位通讯协议，可与第三方上位控制系统或火气系统实现通讯。支持与图形显示装置联网。同时支持多台监控器之间组网。满足各类工程需求。
当系统监测到配电供电线路的剩余电流和温度异常,达到报警设定值时，则探测器通过总线将报警信息传送给电气火灾监控设备，电气火灾监控设备进行声光报警，并将信息传递给图形显示装置或者第三方上位控制系统,从而提醒值班人员排查险情,减少和避免电气老化、潮湿等原因弓|起的火灾。
